臥式離心卸料離心機

產品型號:IW500-N  IW630-N1.離心機功能原理與適用范圍??  臥式離心卸料離心機是一種自動連續操作的過濾式離心機,利用轉鼓高速運轉下的離心力實現離心分離和自動連續卸料過程。  臥式離心卸料離心機結構簡單,操作方便,運轉平穩,自動連續分離,運行能耗低,適應范圍廣,分離效果好,處理能力大。該離心機主要適應于懸浮液濃度40%—70%之間,懸浮液固相粒度在0.05—2mm之間的物料的分離。
零售價
0.0
市場價
0.0
瀏覽量:
1186
產品編號
優點:
數量
-
+
庫存:
0
咨詢服務熱線: 0731-57881522
掃碼添加微信

掃碼添加微信

訪問手機網站

掃碼訪問手機站

1
產品信息
參數

產品型號:IW500-N  IW630-N


1.離心機功能原理與適用范圍
  臥式離心卸料離心機是一種自動連續操作的過濾式離心機,利用轉鼓高速運轉下的離心力實現離心分離和自動連續卸料過程。
  臥式離心卸料離心機結構簡單,操作方便,運轉平穩,自動連續分離,運行能耗低,適應范圍廣,分離效果好,處理能力大。該離心機主要適應于懸浮液濃度40%—70%之間,懸浮液固相粒度在0.05—2mm之間的物料的分離。在很大程度上既能替代活塞推料、螺旋卸料等自動連續操作過濾式離心機。
  該離心機轉鼓、布料盤、機殼、機蓋、進料管、洗滌管、排液管等與物料接觸部位可選用304、321、316L不銹鋼或Ta2鈦材制造,其防腐性能良好。

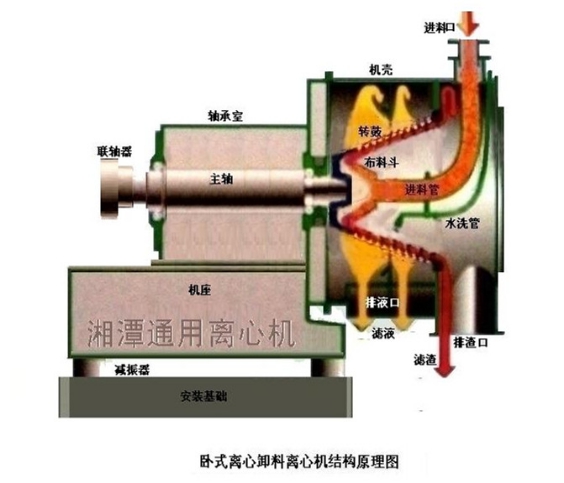

  工作原理(參見結構原理圖):臥式離心卸料離心機是依據簿層分離原理,利用錐形轉鼓高速旋轉的離心力及其錐面離心分力對物料進行固液分離。當物料通過進料管進入到錐形轉鼓底部,在轉鼓高速旋轉的離心力作用下,濾液從篩網縫隙和轉鼓濾孔甩出,經機殼收集通過排液口排出離心機外。而固相顆粒物則在篩網上形成薄濾餅層,并在錐面離心分力的作用下連續不斷地沿篩網內表面向轉鼓上端移動而卸出轉鼓外,經機殼收集通過排渣口排出離心機外,從而實現自動連續離心分離和離心卸料。


2. 主要主要技術參數

參數名稱

參數

離心卸型號

IW500-N

IW630-N

備注

轉鼓大端直徑

500

630



轉鼓錐角(度)

50

60



轉鼓轉速(r/min)

2000

1460



最大分離因數

1120

776



處理量m3/h

4-10

5-12



卸料方式

自動離心卸料

自動離心卸料



卸料轉速(r/min)

2000

1460



電機功率

11

15



工作溫度

≤75°C

≤75°C



機器外型尺寸長×寬×高

2100×1100×1400mm

2240X1120X1460



離心機重量

2000

2500



材質:

轉鼓、中前機殼等與物料接觸部位材質可選用304、321、316L不銹鋼或TA2鈦材。主軸:45號鋼;軸承室、機座HT200。



3.離心機結構簡述
  該機主要由轉鼓組合、軸承室組合、機座組合、機殼組合、電機座、電機等組成。
  3.1 轉鼓組合: 轉鼓組合由轉鼓底、轉鼓身、鼓身緣組成。轉鼓內裝有襯網、篩網,篩網通過壓環及螺釘緊固于轉鼓上,篩網間隙一般為0.05-0.2mm,可根據用戶需求選定。
  3.2 軸承室組合: 軸承室組合主要由軸承室、主軸、前后軸承、軸承壓蓋等組成。主軸通過前后軸承支承固定于軸承室內,主軸前端與轉鼓錐孔部位相連,主軸后端與聯軸器相連。整個軸承室用螺栓緊固在機座上。
  3.3 機座組合: 機座為鑄鐵件,為整個離心機的支承部件,機座底面安裝有4個水分布的碟形橡膠減振器,能有效緩沖離心機振動。
  3.4 機殼組合:
  a、中機殼主要用于收集過濾液,并使濾液通過其排液口及排液管排出機外。并起安全防護作用。
  b、前機殼主要用于收集濾渣(固相物料),并使濾渣通過其排渣口排出機外。并起安全防護作用。
  c、門蓋用鉸鏈安裝在前機殼前端,便于打開觀察和沖洗離心機內部。并起安全防護作用。
  3.5 傳動組合:傳動組合由電機座、電機、聯軸器等組成。


4.離心機主要性能特點:
  4.1 該離心機技術性能先進、可靠、安全、高效。離心機能在所處酸性、堿性等懸浮液分離環境中安全可靠地運行,故障率少,維護方便,運行成本低,使用壽命長。
  4.2 該離心機為高轉速、高分離因數,分離效果好,分離出的濾餅含濕量低。
  4.3 該離心機采用臥式機座配置4個減振器,整機運轉平穩、振動小、噪聲低。該離心機軸承均采用德國FAG軸承,精度高、承載能力強;
  4.4 該離心機的整個操作過程都在封閉情況下進行,對環境無污染;
  4.5 該離心機配置水洗管,可在連續分離過程中對濾餅層連續噴水洗滌,降解殘留酸及其他雜質,以獲得最理想的分離效果。同時可對離心機脫水區內部進行洗滌。
  4.6 該離心機主要零部件(轉鼓及主軸、軸承室等)精密加工,嚴格保證尺寸精度及形位精度。轉鼓精密動平衡,保證離心機運行精度,確保離心機高速動轉下的平穩性。
  4.7 該離心機關鍵部位抗腐、耐用。轉鼓使用壽命8年以上。


5.離心機安裝及調試:
  負責無償提供離心機設備在安裝過程中的技術指導,并派員到離心機使用現場進行調試,直至離心機帶料正常生產運行。


6.離心機質量保證和售后服務:
  6.1 質量保證手段:產品設計制造按JB JB/T8101-2010《離心卸料離心機》等技術標準及GB/T19001-2008 idt ISO9001-2008等質量體系標準進行。
  6.2 質量保證期:對產品質量實行三包,質保期自出廠之日起一年。在保證期內如設備及零部件因設計和制造質量或使用方按供方使用說明或操作規程使用時出現損壞或不能正常使用時,供方無償及時上門指導,維修或退換。
  6.3 用戶服務:接到用戶要求服務的傳真后,48小時內服務人員到現場,解決問題后,用戶對服務滿意并填寫服務反饋表,用戶蓋章后服務人員方可離開現場,質保期滿后仍可優價有償派員維修、維護服務。
  6.4 培訓:負責為需方培訓操作及維修人員,培訓地點:離心機制造現場或離心機使用現場。
